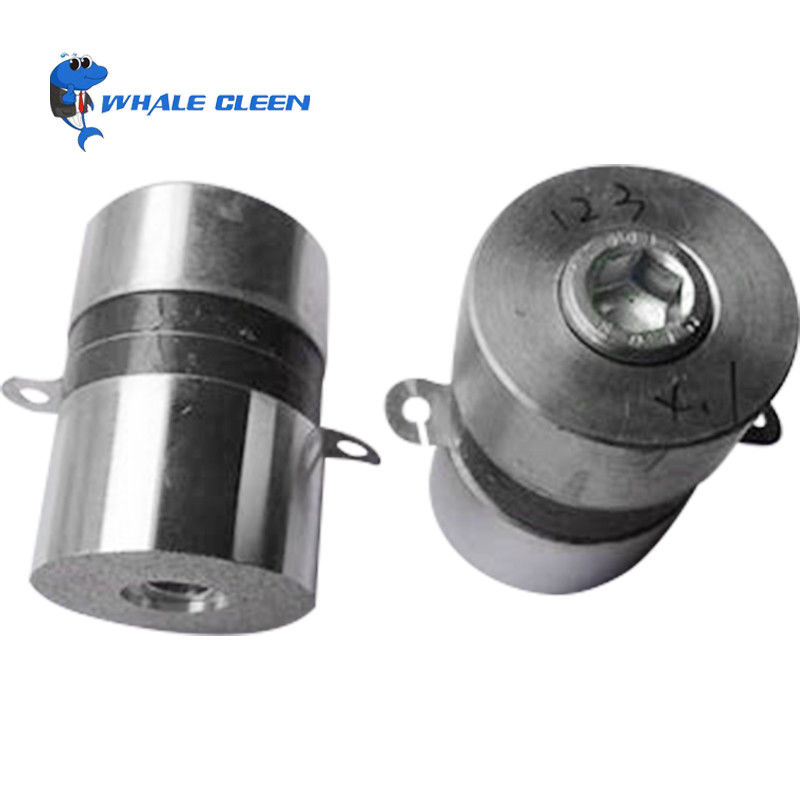

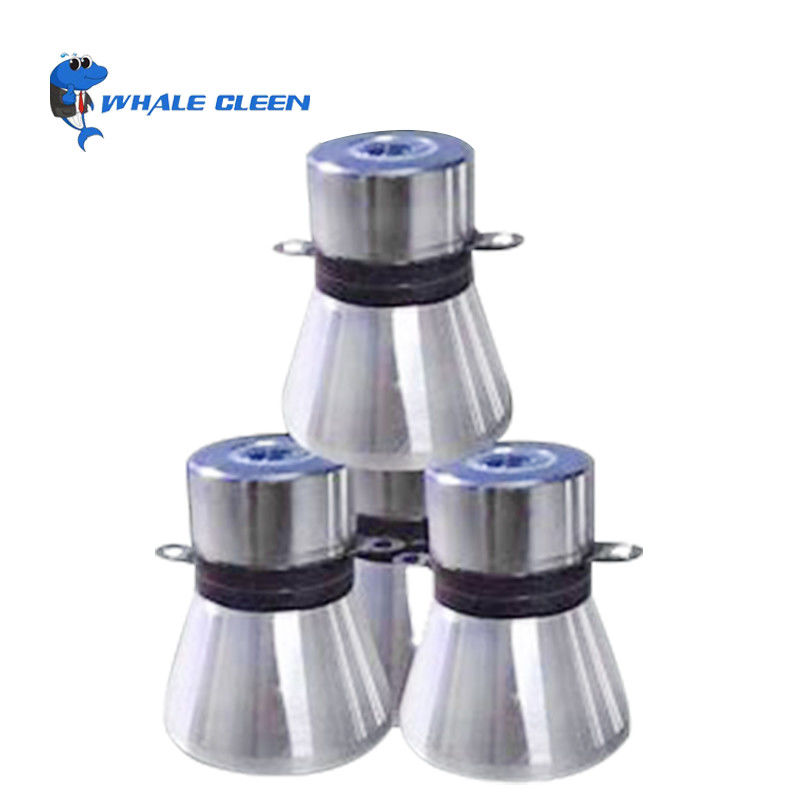

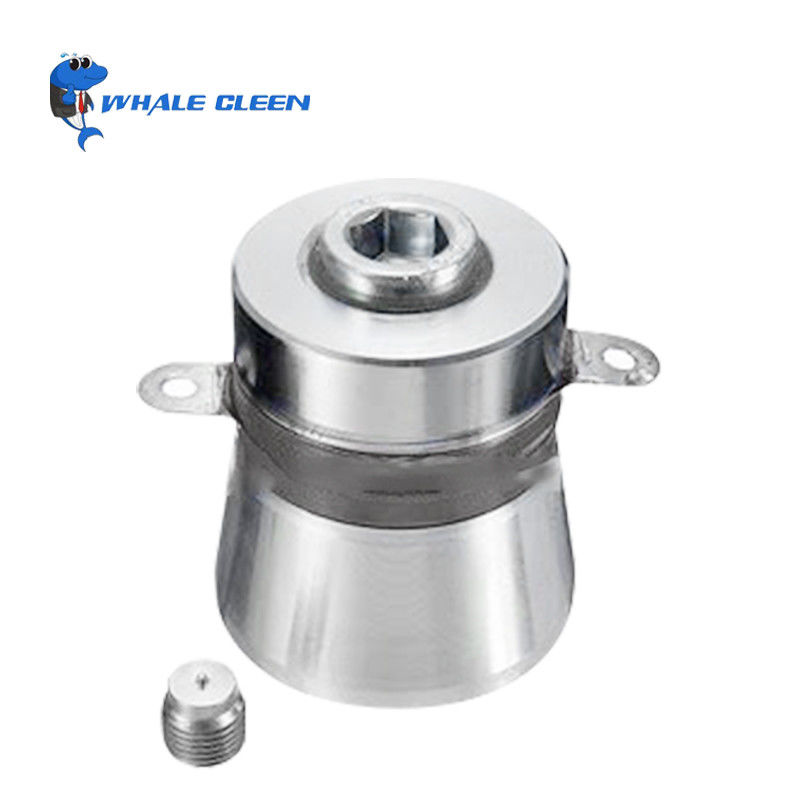

Vibrator Stainless Steel Transduser Pembersih Ultrasonik Daya 50W-100W

Vibrator Ultrasonik Untuk Mesin Pembersih Ultrasonik Dengan Daya Ultrasonik 50W ~ 100W

TRANSDuser ULTRASONIK

Suara yang dihasilkan di atas tingkat jangkauan pendengaran manusia disebut ultrasound.Meskipun ultrasound biasanya dimulai pada 20 KHz, sebagian besar transduser ultrasonik dimulai pada 200 KHz.Ultrasound, yang sifatnya mirip dengan suara yang dapat didengar, memiliki panjang gelombang yang jauh lebih pendek dan jauh lebih cocok untuk mendeteksi cacat kecil.Panjang gelombang yang lebih pendek inilah yang membuat transduser ultrasound dan ultrasonik sangat berguna untuk pengujian dan pengukuran material yang tidak merusak.

Transduser ultrasonik sendiri adalah perangkat yang mampu menghasilkan dan menerima getaran ultrasonik.Transduser ultrasonik terdiri dari elemen aktif, penyangga, dan pelat keausan.Elemen aktif adalah bahan piezoelektrik atau kristal tunggal yang mengubah energi listrik menjadi energi ultrasonik.Ini juga kemudian akan menerima kembali energi ultrasonik dan mengubahnya menjadi energi listrik.Pulsa energi listrik dihasilkan dari instrumen seperti detektor cacat.

Backing paling sering merupakan bahan yang sangat attenuatif dan sangat padat dan digunakan untuk mengontrol getaran kristal transduser dengan menyerap energi yang terpancar dari permukaan belakang elemen piezoelektrik.Ketika impedansi akustik dari bahan pendukung cocok dengan kristal piezoelektrik, hasilnya adalah transduser yang sangat teredam dengan resolusi yang sangat baik.Dengan memvariasikan bahan backing untuk memvariasikan perbedaan impedansi antara backing dan kristal piezoelektrik, transduser akan sedikit menderita dan resolusi mungkin jauh lebih tinggi dalam amplitudo atau sensitivitas sinyal.

Tujuan utama pelat keausan hanyalah untuk melindungi elemen transduser piezoelektrik dari lingkungan.Pelat keausan dipilih untuk melindungi dari keausan dan korosi secara umum.Dalam transduser tipe imersi, pelat aus juga berfungsi sebagai transformator akustik antara elemen transduser piezoelektrik dan garis air, baji atau tunda.

Bagaimana Transduser Ultrasonik Bekerja

Untuk kondisi di mana perangkat pembersih ultrasonik dioperasikan, pra-tekanan kurang dari sekitar 30 MPa biasanya cukup untuk melindungi komponen keramik transduser.Sebaliknya, jika prategang terlalu rendah, kerugian mekanis yang berlebihan pada antarmuka keramik/logam dapat mengurangi efisiensi.Pra-tegang dapat diperkirakan dengan menggunakan kunci momen, dikalibrasi terhadap muatan, untuk mengencangkan baut.Metode pengukuran ini sederhana, tetapi bukan yang paling akurat, dan oleh karena itu direkomendasikan terutama untuk transduser yang dijalankan produksi yang variasi di antara komponen terkait, mudah-mudahan, minimal.Cara yang lebih akurat untuk mengukur pra-tekanan adalah dengan mengukur muatan yang dihasilkan dalam elemen keramik dalam kondisi hubung singkat.Kapasitor yang terhubung ke terminal listrik transduser dan voltmeter arus searah memudahkan pengukuran muatan saat setiap baut dikencangkan.

Transduser Ultrasonik Dan Air

Dalam aplikasi pembersihan ultrasonik, efek dari dimensi dan konfigurasi tangki air, beban air, dan ketebalan lapisan pengikat yang menempelkan transduser ke tangki air digabungkan untuk sedikit mengurangi frekuensi transduser, dan menimbulkan beberapa tambahan resonansi.Terlepas dari faktor-faktor negatif ini, bagaimanapun, transduser yang dirancang dengan baik, yang tergabung dalam sirkuit yang dirancang dengan baik, akan beroperasi di dekat frekuensi resonansinya.

kavitasi

Kavitasi terjadi ketika getaran permukaan transduser yang berinteraksi dengan cairan (biasanya air, tetapi mungkin campuran air / pelarut organik dalam aplikasi pembersihan ultrasonik) cukup untuk membuat vakum parsial yang melebihi tekanan uap cairan, dan gelembung terbentuk. pada permukaan yang bergetar.Kavitasi adalah fitur yang diinginkan dalam aplikasi pembersihan ultrasonik atau penguapan cairan, tetapi jelas harus dihindari dalam aplikasi transmisi sinyal.Pada tekanan atmosfer, dan dengan air saja sebagai cairan penghubung, ambang batas untuk kavitasi, p_C0(batang), adalah:

Untuk frekuensi dari kilohertz hingga beberapa ratus kilohertz (2).Jika transduser terendam, dan permukaan yang bergetar beberapa meter atau lebih di bawah antarmuka atmosfer / cairan, ambang kavitasi meningkat menjadi:

Kavitasi (J) dapat dimulai ketika intensitas akustik pada permukaan yang bergetar, dalam W/cm², adalah:

Intensitas akustik pada permukaan getar dapat ditentukan dari: (daya keluaran akustik transduser) (luas permukaan transduser).Namun dalam penerapannya, karena ambang kavitasi dipengaruhi oleh karakteristik transduser (frekuensi sinyal, panjang pulsa akustik, keseragaman akustik / non-keseragaman permukaan getar) dan oleh berbagai kondisi (kedalaman perendaman, suhu, udara terlarut). kandungan cairan), kavitasi mungkin tidak dimulai sampai intensitas akustik secara signifikan lebih tinggi, misalnya antara 0,3 (P_C0+0,10 jam)²dan 0,4 (P_C0+ 0,10 jam)².


Spesifikasi:





FAQ:


1. Apa yang Dapat Saya Bersihkan Menggunakan Pembersih Ultrasonik?
Logam seperti emas dan platinum aman dibersihkan dengan perangkat ultrasonik.
Batu permata alami yang keras juga dapat dimasukkan ke dalam pembersih ultrasonik asalkan memiliki sedikit inklusi dan belum diolah dengan panas atau bahan kimia.
Bagaimanapun, pastikan untuk menanyakan perhiasan pada saat Anda membeli perhiasan apa pun apakah perhiasan itu dapat dibersihkan dengan pembersih ultrasonik.
Mungkin ada paduan atau permata yang tidak cocok, atau beberapa batu permata mungkin telah dirawat, menjadi lebih rentan dalam prosesnya.

2. Bisakah pembersihan ultrasonik merusak bagian?
Pembersihan ultrasonik dianggap aman untuk sebagian besar;meskipun dalam beberapa kasus perlu untuk mengamati hati-hati.Meskipun efek ribuan ledakan per detik sangat kuat, proses pembersihannya aman.
